产品说明：

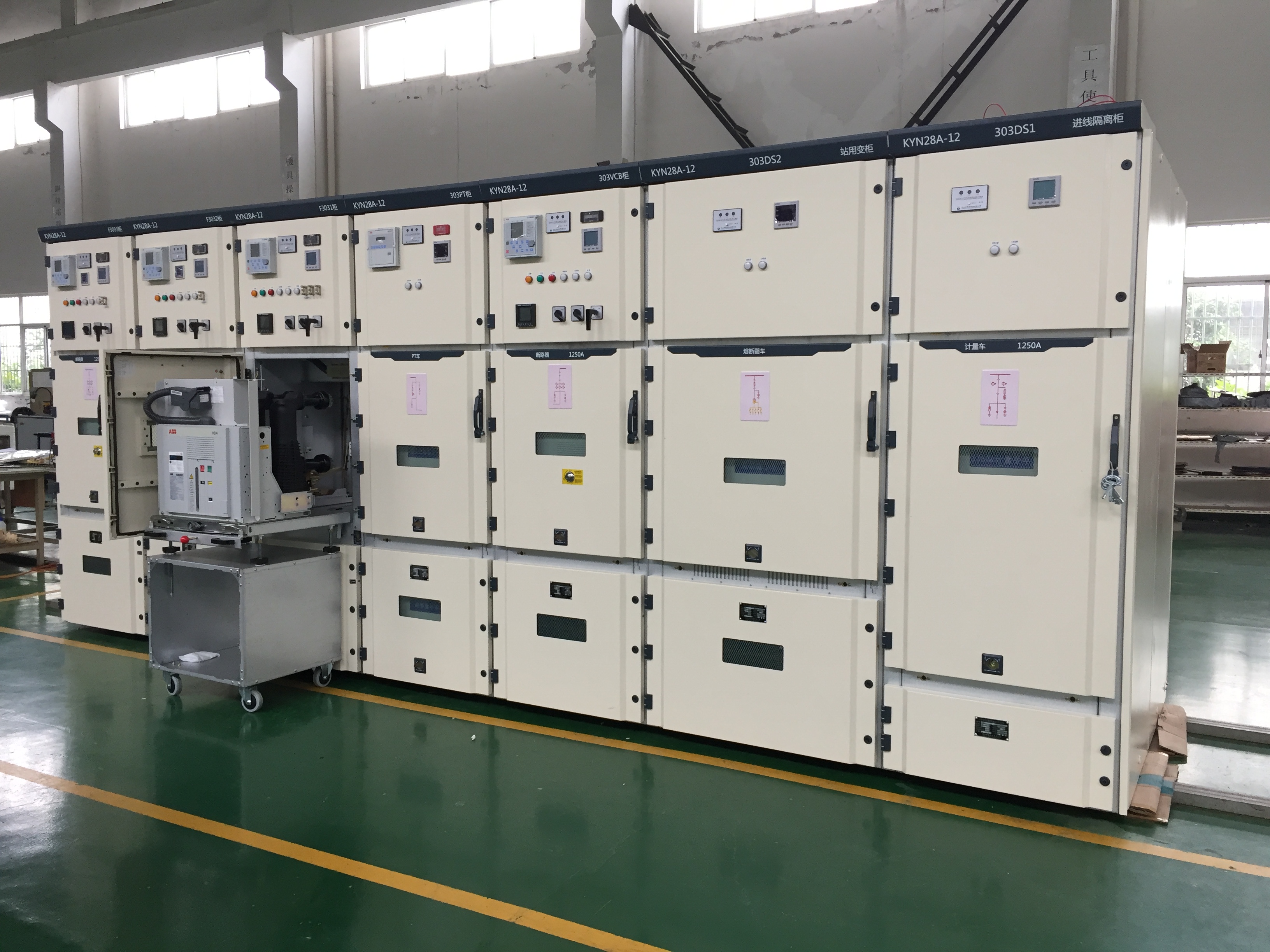

KYN28A-12铠装移开式交流金属封闭开关设备系三相交流额定电压12kV、额定频率50HZ成套配电装置。主要应用于发电厂、变电所及工矿企业、高层建筑的变配中作为接受和分配电能之用，实行控制、保护、监测之用。
本开关柜符合GB3906、GB11022、IEC298(1009)标准。
◇主要特点：

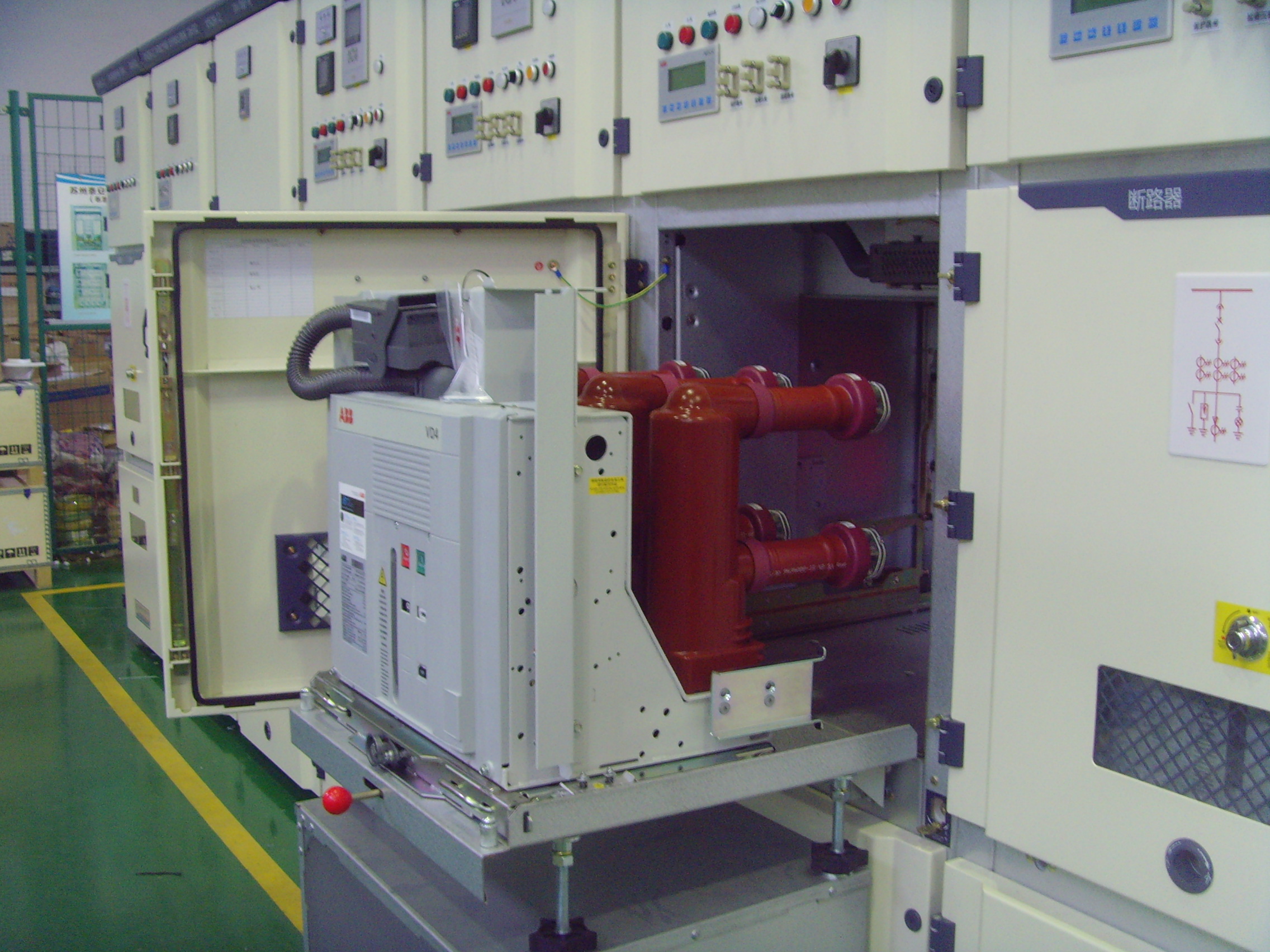

●开关柜由柜体和可移开部件两部分组成，外观平整、简洁、美观，具有简单、可靠的“五防”连锁功能，防止误操作。

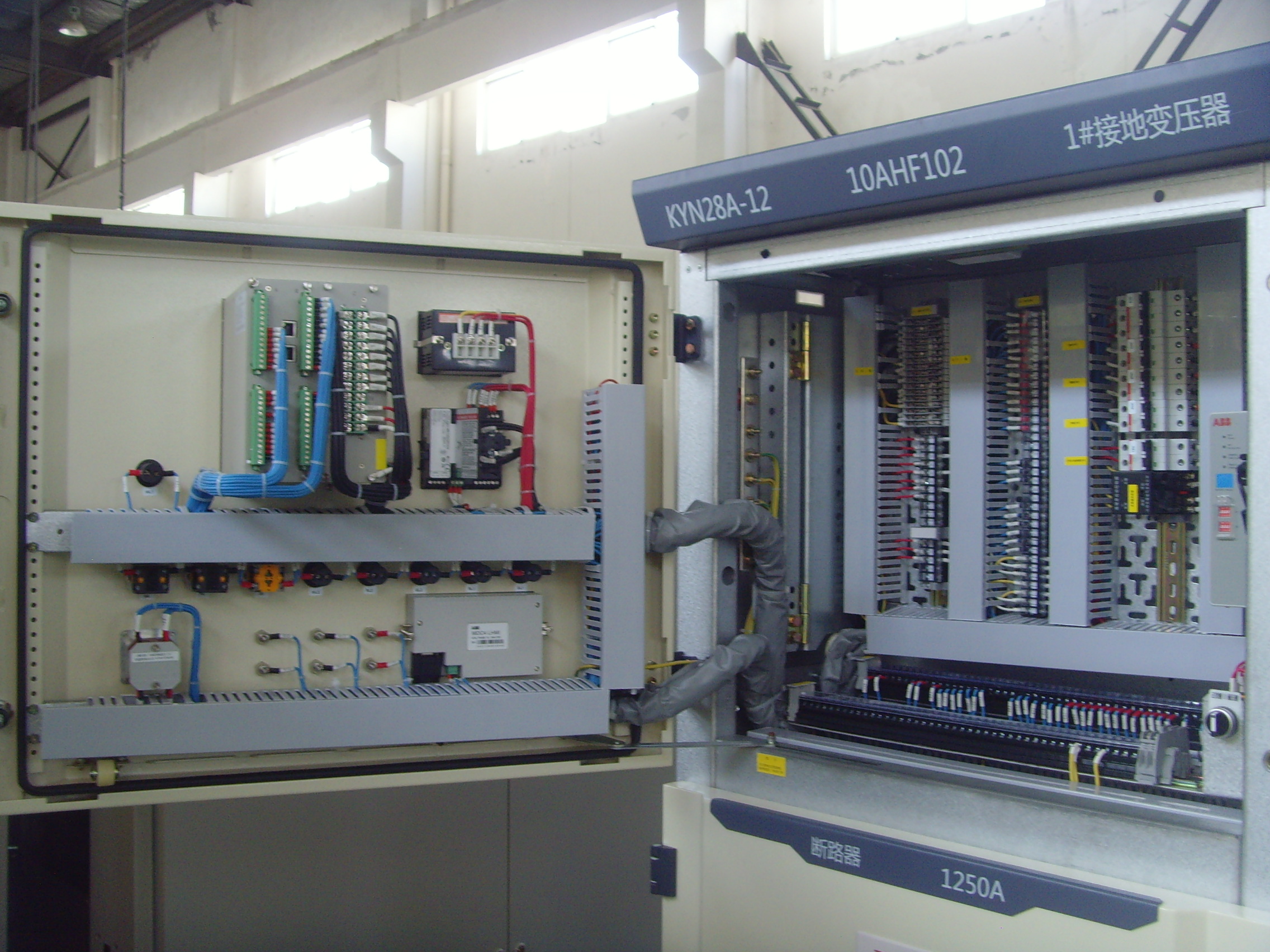

●高压室内的二次线槽采用全金属防护，运行更安全、可靠。
●断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。
●所有器具均适当的装置与同一处所，便于检视操作。
●变电站经设计将具有各项功能之器具组合形成整套设备，其所需空间较小，且可适用于屋内外任何处所。
●视客户需求，方便配合结构体，容易安装定位于任何地坪。
●带电部分均经适当绝缘，且所有组件全部装于金属箱内，对人员或设备均很安全。利用整套型变电站配电时，其高压回路容易深入负荷中心而减少电力损失，并可改善电压。
◇技术参数：
|
序号
|
名称
|
单位
|
数值
|
|
1
|
额定电压
|
kV
|
12
|
|
2
|
额定电流
|
A
|
630 1250
1600 2000 2500 3150 4000
|
|
3
|
额定频率
|
Hz
|
50
|
|
4
|
1min工频耐受电压相间、相对地
|
kV
|
42
|
|
5
|
1min工频耐受电压隔离（断口）
|
kV
|
48
|
|
6
|
雷电冲击耐受电压峰值
相间、相对地
|
kV
|
75
|
|
7
|
雷电冲击耐受电压峰值
（断口）
|
kV
|
85
|
|
8
|
主母线额定电流
|
A
|
630 1250
1600 2000 2500 3150 4000
|
|
9
|
分支母线额定电流
|
A
|
630 1250
1600 2000 2500 3150 4000
|
|
10
|
额定短路开断电流
|
kA
|
20 25
31.5 40
|
|
11
|
额定短时耐受电流/额定短路持续时间
|
kA/4S
|
20 25
31.5 40
|
|
12
|
额定峰值耐受电流
|
kA
|
50 63
80 100
|
|
13
|
额定短路关合电流
|
kA
|
50 63
80 100
|
|
14
|
1min辅助回路工频耐受电压
|
V
|
2000
|
|
15
|
防护等级
|
|
IP4X(断路器室门打开或隔室之间为IP2X)
|
◇产品尺寸：
|
项次
|
宽度（mm）
|
高度（mm）
|
深度（mm）
|
|
KYN28A-12
|
650、800、1000
|
2320
|
1510、1670、1810
|
