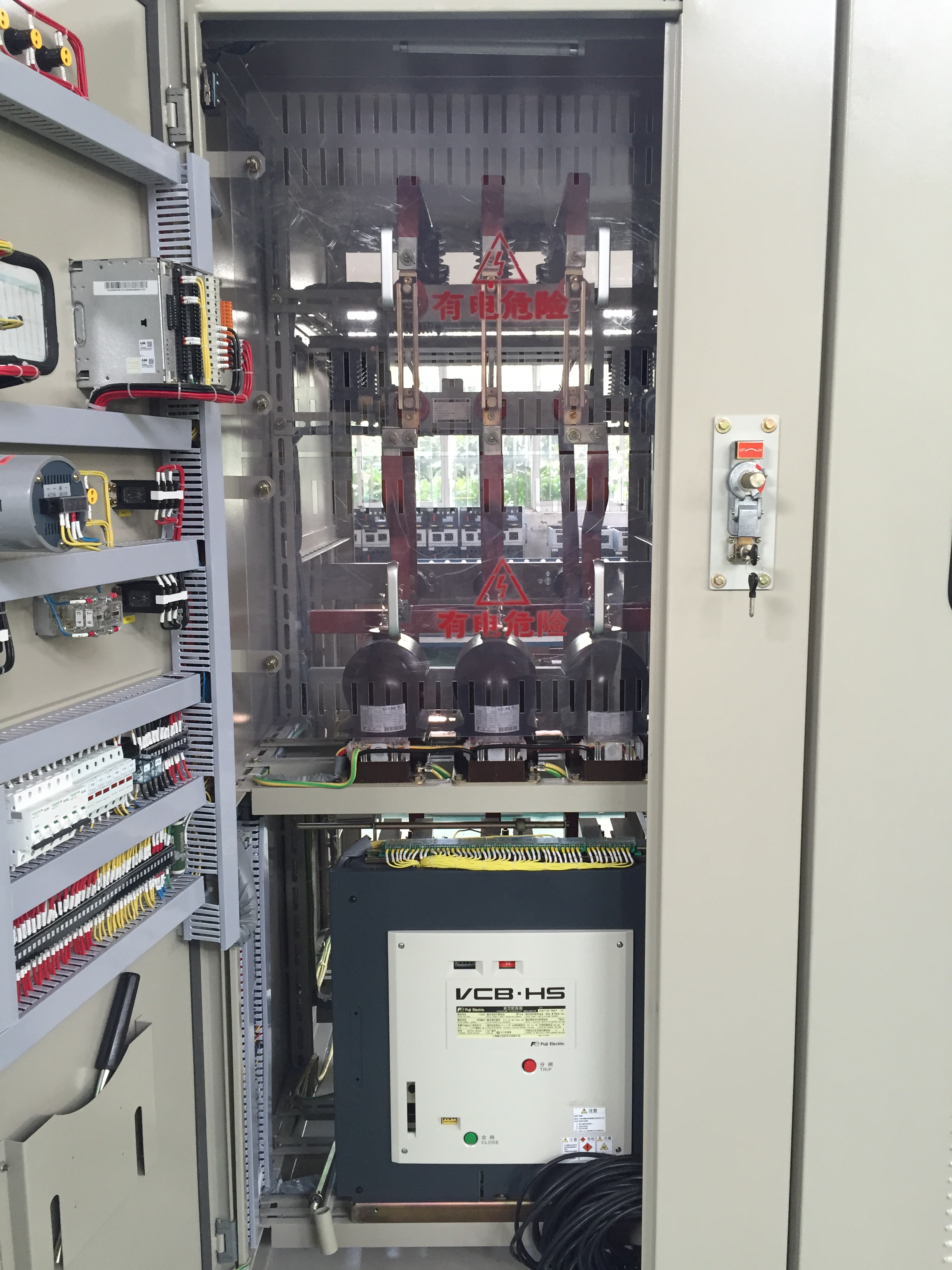

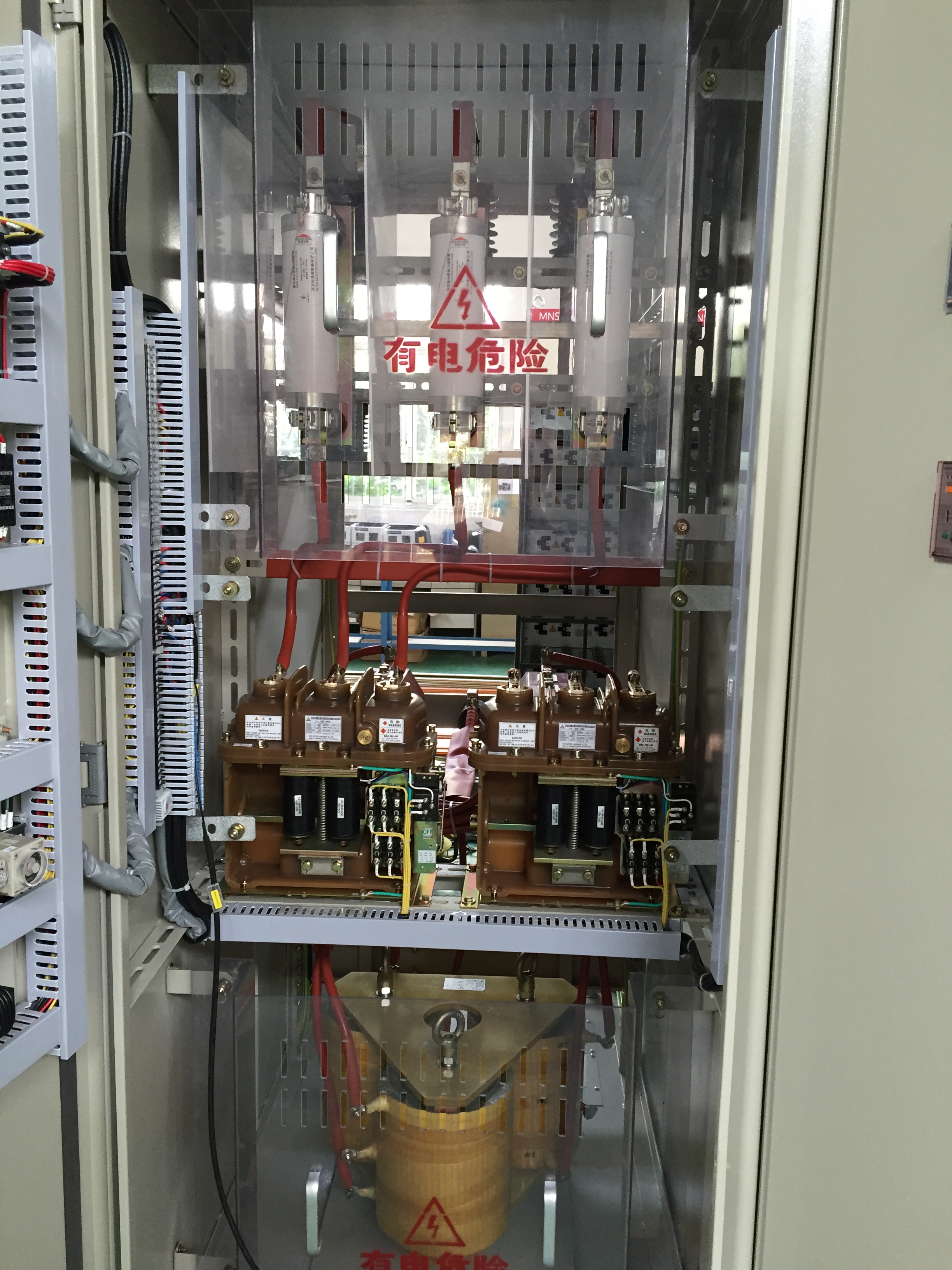

高压启动柜
产品说明：高压启动柜是由高压电磁开关和限流型电力熔线组合而成，具有卓越的保护协调特性，能限制短路故障灾域的扩大，确保电路系统机件的安全，另配合各标准化的减压启动单元，能顺利的启动与运转高压电动机并发挥保护作用。对现代各工场电气设备大型化及输配电系统的强化，能充分发挥其监视、控制及保护任务。依据法规与参酌标准︰中国国家标准(CNS 3994 C4132)。
◇直接启动式：
|
额定适用电压 V
|
3300
|
3300
|
3300
|
6600
|
|
额定适用电流 A
|
100
|
200
|
400
|
200
|
|
额定启断容量(3.6KV)MVA
|
250
|
250
|
250
|
250
|
|
额定频率 HZ
|
50/60
|
|
最大适用负载容量
|
电动机KW(HP)
|
150(200)
|
300(400)
|
600(800)
|
750(1000)
|
600(800)
|
|
变压器KVA
|
200
|
500
|
1000
|
1200
|
900
|
|
操作电源
|
AC100-110V(标准)，200-220V
|
|
电力熔断器额定电流
|
50A
|
100A
|
200A
|
300A
|
100A
|
|
启动时间
|
起动电流6倍以下，起动时间10秒內，限连续启动一次
|
|
|
|
|
|
|
|
|
|
|
|
◇ 电抗启动式 与补偿启动式：
|
额定适用电压V
|
3300
|
|
额定启断容量(3.6KV)MVA
|
250
|
|
额定频率 HZ
|
50/60
|
|
最大适用电动机KW(HP)
|
150(200)
|
375(500)
|
600(800)
|
|
操作电源
|
AC100-110V(标准)
|
|
电力熔断器额定电流
|
50A
|
100A
|
200A
|
|
启动时间
|
起动电流4倍以下，起动时间30秒內连续启动二次
|
