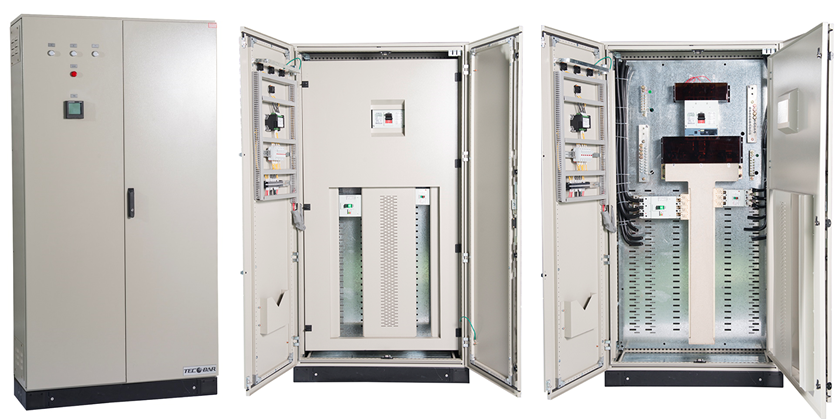

T-Line插入式动力分电盘
◇ 主要特点：
♦可带电安装、增加回路、更换或维修而不需停电，可广泛用于供电可靠性高的变电站与配电领域，如电子、半导体、光电企业、TFT面板、生物科技、医院、变电站等24小时不间断供电需求的客户。
♦预留备用孔位，适合各种不同容量的负载共用，故于建设、施工初期无需等待负载确定即可进行，可达到缩短工期及节省费用的目的。
♦采用标准化及模块化的设计，对交货期、品质及生产与使用过程中的变更、追加回路或操作维护保养的配合更容易掌握。
♦体积小 / 节省空间
♦可灵活选用多种品牌MCCB，能够满足用户的多种需求
♦应用简单、安全及操作简易，有效降低日后营运成本（维护、变更等）
♦插孔保护等级IP21 / 分路开关IP21防止人员及工具误触导体
♦安全 / 防火IEC60331
◇技术参数：
|
产品规格
|
|
产品标准
|
GB7251.1、GB7251.12、IEC61439-2、IEC60529
|
|
适用周温
|
35/40℃
|
|
适用海拔
|
海拔2000M以下之屋内场所
|
|
型号
|
TL02
|
TL04
|
TL06
|
TL08
|
TL10
|
TL12
|
|
额定电流（A）
|
250A
|
400A
|
600A
|
800A
|
1000A
|
1200A
|
|
短路电流（kA/400V）
|
40
|
40
|
65
|
65
|
80
|
80
|
|
额定电压（V）
|
690V、480V、380V
|
|
频率（Hz）
|
50/60
|
|
系统型式
|
MCCB TYPE
|
|
主体汇流排
|
|
型号
|
B04
|
B04
|
B08
|
B08
|
B12
|
B12
|
|
导体
|
铜导体
|
|
防护等级
|
IP21
|
|
绝缘材料
|
注塑混合剂、沙料
|
|
绝缘等级
|
BCLASS130℃
|
|
插孔数量
|
12P/24P/36P/48P/60P
|
|
分路开关
|
|
级数
|
1P/2P/3P/4P
|
|
MCCB厂牌
|
与各大厂牌相容
|
